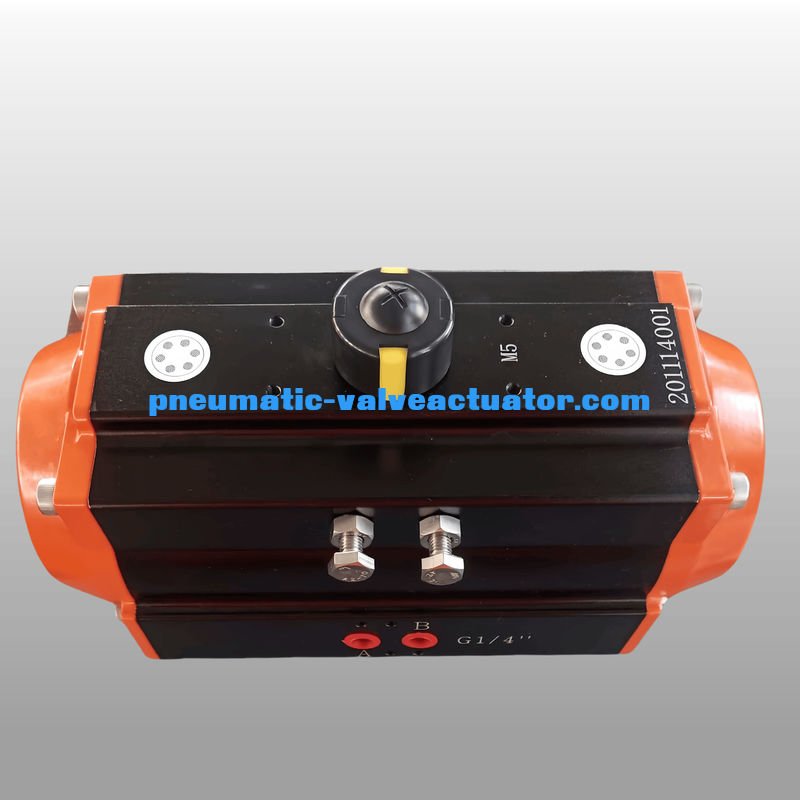

Valvole azionate pneumatiche
Azionamento pneumatico
| Materiale |
Leghe di alluminio estruse |
| Angolo di rotazione |
0 ~ 90 gradi |
| Struttura |
un'impulsione rotante a stagno e a pignone |
| Pressione di lavoro |
2 ~ 8 bar |
| Trattamento superficiale |
Anodizzazione dura |
| Temperatura di funzionamento |
Temperatura normale: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevata: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura bassa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Connessione |
NAMUR, ISO5211 e DIN3337 |
| Applicazione |
valvola a sfera, valvola a farfalla e macchina rotante |
| Colore della tazza |
grigio, nero, blu cielo, blu scuro, rosso, arancione |
Costruzione di attuatori pneumatici
1, Indicatore
L'indicatore di posizione dell'attuatore pneumatico con NAMUR è conveniente per il montaggio di accessori come la scatola Limit Switch, il posizionatore e così via.
2, Pinion
Il pignone dell'attuatore pneumatico è di alta precisione e integrativo, realizzato in acciaio in lega nichellata, pienamente conforme agli ultimi standard ISO5211, DIN3337, NAMUR.Le dimensioni possono essere personalizzate e l'acciaio inossidabile è disponibile.
3, corpo dell'attuatore
Secondo i diversi requisiti, la lega di alluminio estruso ASTM6005.Polvere di poliestere verniciata (disponibili in diversi colori come il blu), arancione, giallo ecc.), placcati in PTFE o nichel.
4, Caps finale
Attuatore pneumatico Poliestere in polvere di alluminio a fusione stampata, verniciato in diversi colori, placcato in PTFE o nichel.
5, pistoni
I pistoni gemelli sono realizzati in alluminio stampato trattato con anodizzazione dura o in acciaio fuso con galvanizzazione.invertire la rotazione semplicemente invertendo i pistoni.
6, Aggiustamento del viaggio
I bulloni di regolazione esterni indipendenti del travellstop possono regolare ± 5° in direzione aperta e chiusa facilmente e con precisione.
7, molle ad alte prestazioni
Le molle di rivestimento precaricate sono realizzate in base alla prova di alte prestazioni per la resistenza alla corrosione e una durata di vita più lunga,che possono essere denunciati in modo sicuro e conveniente per soddisfare i diversi requisiti di coppia cambiando il numero di molle.
8, Cuscinetti e guide
Attuatore pneumatico a staffa in lega di alluminio Pinion Air Quarter Turn Actuator ISO5211/DIN3337 realizzato con materiale composto a bassa attrito e di lunga durata, per evitare il contatto diretto tra i metalli.La manutenzione e la sostituzione sono facili e convenienti.
9, O-ring
Gli anelli O in gomma NBR garantiscono un funzionamento senza problemi in intervalli di temperatura standard.
Caratteristiche principali
- Progettazione del rack e del pinion
- Compatto e leggero
- Modello di montaggio ISO 5211
- Stagni regolabili sia per le posizioni aperte che per quelle chiuse
- Dimensioni di montaggio degli accessori secondo le specifiche NAMUR
- Gli ingranaggi meccanici offrono una durata più lunga e un funzionamento più agevole
- Alta durata del ciclo con cuscinetti a basso attrito su tutte le superfici mobili e scorrevoli
- Le molle di sicurezza contenute impediscono i rischi di espulsione involontaria durante la manutenzione
- Progettazione modulare che utilizza lo stesso corpo e i cappucci finali per le versioni a doppia azione e a rimbalzo a molla
- resistente alla corrosione con corpo anodizzato duro, tappi di fine rivestiti in PTFE e fissaggi in acciaio inossidabile
Dimensione dell'attuatore pneumatico
| Modello |
A |
B |
C |
D |
H × I |
G |
N |
J |
K. |
L |
M |
Connessione aerea |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Applicazione del prodotto
L'attuatore pneumatico della serie AT è costituito da doppi pistoni azionati da rack e pinion.che può adattarsi a vari combustibili, corrosivo, polveroso, forte campo magnetico, radiazioni, vibrazioni ambiente corrosivo all'interno o all'esterno.
Autocontrollo nel settore dell'energia elettrica, della petrolchimica, della metallurgia, del petrolio, del gas, della città, delle costruzioni, del drenaggio, dell'industria chimica, della raffinazione del petrolio, delle miniere, delle centrali elettriche, della metallurgia, dell'architettura,farmaci, alimentari, gas, ricerca scientifica, ecc.
