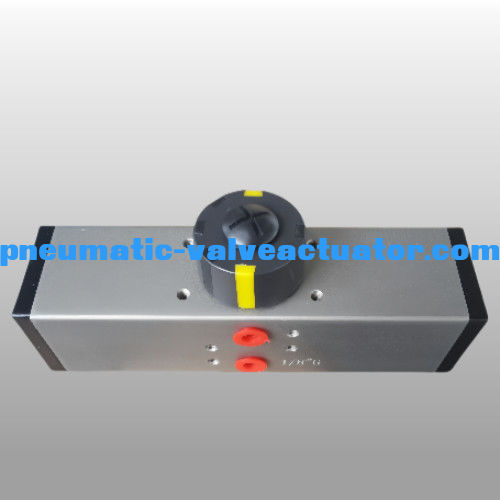

Attuatore pneumatico a doppia azione in alluminio 135 / 180 gradi Attuatore pneumatico rotante

GT032 Attuatore pneumatico a doppia azione Attuatore pneumatico a 135 / 180 gradi

Azionamento pneumatico

Costruzione dell'attuatore pneumatico della serie AT

1. Indicatore
L'indicatore di posizione con NAMUR è conveniente per il montaggio di accessori come scatola di interruttore di limite, posizionatore e così via.

2. Pinion
Il pignone è di alta precisione e integrativo, realizzato in acciaio in lega di nichel, pienamente conforme agli ultimi standard di ISO5211, DIN3337, NAMUR.Le dimensioni possono essere personalizzate e l'acciaio inossidabile è disponibile.

3. corpo dell'attuatore
In base ai diversi requisiti, il corpo di lega di alluminio estruso ASTM6005 può essere trattato con poliestere anodizzato duro, in polvere verniciato (disponibili diversi colori come blu, arancione,giallo ecc.) o in PTFE o nichellata.

4- Cappucci di punta.
Poliestere in polvere di alluminio stampato, dipinto in diversi colori, in PTFE o nichel.

5. pistoni
I pistoni gemelli sono realizzati in alluminio stampato trattato con anodizzazione dura o in acciaio fuso con galvanizzazione.invertire la rotazione semplicemente invertendo i pistoni.

6- Aggiustamento del viaggio
I due bulloni di regolazione esteriori indipendenti del frenante di marcia possono regolare 5 ̊ sia in direzione aperta che chiusa in modo semplice e preciso.

7. molle ad alte prestazioni
Le molle di rivestimento precaricate sono realizzate con materiale di alta qualità per la resistenza alla corrosione e una durata di vita più lunga,che può essere smontato in modo sicuro e conveniente per soddisfare i diversi requisiti di coppia cambiando la quantità di molle.

8. Cuscinetti e guide
E' fatto di un materiale composito a bassa attrito e di lunga durata, per evitare il contatto diretto tra i metalli.

9. O-ring
Gli anelli O in gomma NBR garantiscono un funzionamento senza problemi in intervalli di temperatura standard.

Applicazione del prodotto
