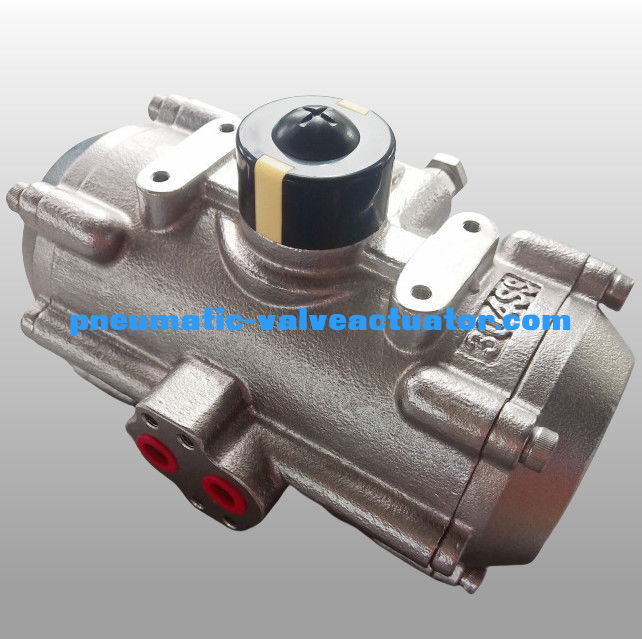

Valvole di controllo dell'attuatore pneumatico a doppio effetto a effetto semplice in acciaio inossidabile
Azionamento pneumatico
| Materiale |
SS304, SS316 |
| Angolo di rotazione |
0 ~ 90 gradi |
| Struttura |
un'impulsione rotante a stagno e a pignone |
| Pressione di lavoro |
2 ~ 8 bar |
| Trattamento superficiale |
Anodizzazione dura |
| Temperatura di funzionamento |
Temperatura normale: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevata: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura bassa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Connessione |
NAMUR, ISO5211 e DIN3337 |
| Applicazione |
valvola a sfera, valvola a farfalla e macchina rotante |
| Colore della tazza |
grigio, nero, blu cielo, blu scuro, rosso, arancione |
Altri apparecchi per la trasmissione di energia elettrica
Gli attuatori della serie SS portano la resistenza alla corrosione all'estremo con tutte le grandi caratteristiche ingegneristiche che ci distinguono dalla concorrenza.I nostri attuatori in acciaio inossidabile sono conformi allo standard ISO che rende l'automazione delle valvole facile ed economica.Attraverso la ricerca, lo sviluppo e la progettazione, gli attuatori pneumatici della serie AT incorporano gli ultimi materiali tecnologici e un'idea innovativa.
Piena conformità alle ultime specifiche: ISO5211, DIN3337 e VDINDE-3854, NAMUR.
Il corpo in alluminio ad alta intensità di estrusione possiede una superficie interna affilata rivestita con ossigenazione di anodo duro per una lunga vita.
L'eccellente costruzione compatta e modernizzata, unitamente alle molteplici specifiche, rende la scelta economica e vantaggiosa.
Tutte le superfici di azione adottano cuscinetti di alta qualità con conseguente basso attrito, lunga durata del ciclo e nessun rumore
I due bulloni esterni indipendenti di regolazione della corsa possono regolare facilmente e con precisione ±5° sia in direzione aperta che in quella chiusa.
Gli stessi attuatori di contorno hanno le modalità funzionali di doppia azione e singola azione (Spring -Return).
Indicatore multifunzione con NAMUR è conveniente per il montaggio di accessori.
La molla di carico precompressa è conveniente per il montaggio sicuro e le procedure di demolizione.
I pistoni in alluminio a fusione a stampa e i tappi di fine hanno un'alta intensità e un peso leggero.
Sono disponibili diversi materiali per anelli O ad alta e bassa temperatura.
Le valvole solenoidi sono facilmente installabili senza alcuna tavola di collegamento.
Caratteristiche principali
Gli attuatori pneumatici rotanti sono ampiamente utilizzati nelle valvole a sfera e nelle valvole a farfalla.
Basso costo, design compatto, lunga durata.
Tipo di attuatore pneumatico: a azione singola (rientro della molla) o a azione doppia.
Colore: arancione, blu, nero, grigio scuro. Accettiamo colori OEM e marchi.
Pressione di lavoro dell'attuatore pneumatico: 0,3 - 0,8 MPa
Connessione inferiore: ISO 5211
Valvola solenoide standard: Namur
Accessori dell'attuatore pneumatico: scatola di interruttore di limite, valvola solenoide, posizionatore.
Dimensione dell'attuatore pneumatico
| Modello |
A |
B |
C |
D |
H × I |
G |
N |
J |
K. |
L |
M |
Connessione aerea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Applicazione del prodotto
L'attuatore pneumatico della serie AT è costituito da doppi pistoni azionati da rack e pinion.che può adattarsi a vari combustibili, corrosivo, polveroso, forte campo magnetico, radiazioni, vibrazioni ambiente corrosivo all'interno o all'esterno.
Autocontrollo nel settore dell'energia elettrica, della petrolchimica, della metallurgia, del petrolio, del gas, della città, delle costruzioni, del drenaggio, dell'industria chimica, della raffinazione del petrolio, delle miniere, delle centrali elettriche, della metallurgia, dell'architettura,farmaci, alimentari, gas, ricerca scientifica, ecc.
