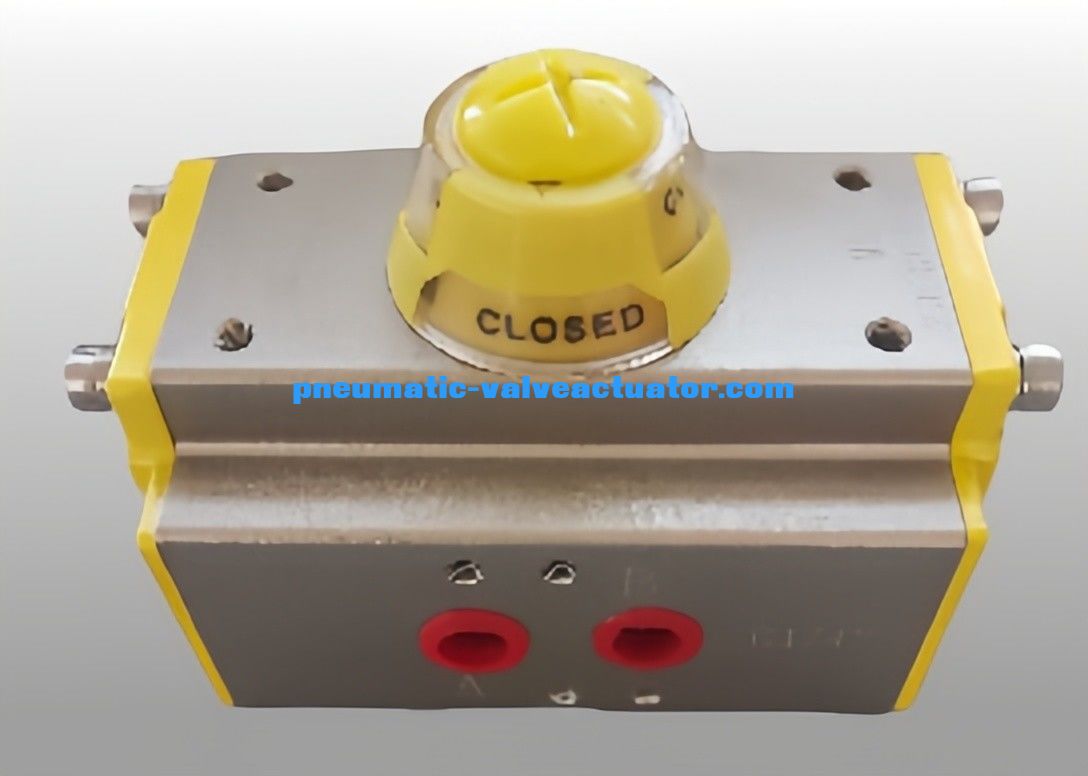

Attuatore pneumatico a cremagliera con nuove istruzioni Copertura Indicatore giallo acceso / spento
Azionamento pneumatico
| Materiale |
Leghe di alluminio estruse |
| Angolo di rotazione |
0 ~ 90 gradi |
| Struttura |
un'impulsione rotante a stagno e a pignone |
| Pressione di lavoro |
2 ~ 8 bar |
| Trattamento superficiale |
Anodizzazione dura |
| Temperatura di funzionamento |
Temperatura normale: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevata: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura bassa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Connessione |
NAMUR, ISO5211 e DIN3337 |
| Applicazione |
valvola a sfera, valvola a farfalla e macchina rotante |
| Colore della tazza |
grigio, nero, blu cielo, blu scuro, rosso, arancione |
Dichiarazione di utilizzo e selezione degli attuatori pneumatici della serie AT
Attraverso la ricerca, lo sviluppo e la progettazione, gli attuatori pneumatici della serie AT incorporano gli ultimi materiali tecnologici e un'idea innovativa.
Piena conformità alle specifiche più recenti: ISO5211,DIN3337 e VDINDE-3854,NAMUR.
L'alluminio ad alta intensità di estrusionecorpo possiedeun' accanitasuperficie internarivestito con anodo ossigenante duro per una lunga vita.L- Oh, no.coefficientedi attrito e veloceprestazioni.
Eccellente compatta emodernizzato costruzione insieme a specifiche multi fala selezione sia economica che vantaggiosa.
Tutte le superfici di azione adottano cuscinetti di alta qualitàrisultantein basso attrito, vita di ciclo elevata, e nessun rumore
Le due corse esterne indipendentiaggiustamentoi bulloni possono essere regolati facilmente e con precisione ±5°sia in direzione aperta che in direzione chiusa.
Gli stessi attuatori di contorno hanno le modalità funzionali di doppia azione e singola azione (Spring -Return).
Indicatore multifunzione con NAMUR è conveniente per il montaggio di accessori.
La molla di carico precompressa è conveniente per il montaggio sicuro e le procedure di demolizione.
I pistoni in alluminio a fusione a stampa e i tappi di fine hanno un'alta intensità e un peso leggero.
Sono disponibili diversi materiali per anelli O ad alta e bassa temperatura.
SolenoideLe valvole sono facilmente installabili senza alcuna tavola di collegamento.
Caratteristiche principali
Gli attuatori pneumatici rotanti sono ampiamente utilizzati nelle valvole a sfera e nelle valvole a farfalla.
Basso costo, design compatto, lunga durata.
Tipo di attuatore pneumatico: a azione singola (rientro della molla) o a azione doppia.
Colore: arancione, blu, nero, grigio scuro. Accettiamo colori OEM e marchi.
Pressione di lavoro dell'attuatore pneumatico: 0,3 - 0,8 MPa
Connessione inferiore: ISO 5211
Valvola solenoide standard: Namur
Accessori dell'attuatore pneumatico: scatola di interruttore di limite, valvola solenoide, posizionatore.
Dimensione dell'attuatore pneumatico
| Modello |
A |
B |
C |
D |
H × I |
G |
N |
J |
K. |
L |
M |
Connessione aerea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Applicazione del prodotto
L'attuatore pneumatico della serie AT è costituito da doppi pistoni azionati da rack e pinion.che può adattarsi a vari combustibili, corrosivo, polveroso, forte campo magnetico, radiazioni, vibrazioni ambiente corrosivo all'interno o all'esterno.
Autocontrollo nel settore dell'energia elettrica, della petrolchimica, della metallurgia, del petrolio, del gas, della città, delle costruzioni, del drenaggio, dell'industria chimica, della raffinazione del petrolio, delle miniere, delle centrali elettriche, della metallurgia, dell'architettura,farmaci, alimentari, gas, ricerca scientifica, ecc.
